产品特性
PRODUCT CHARACTERISTICS

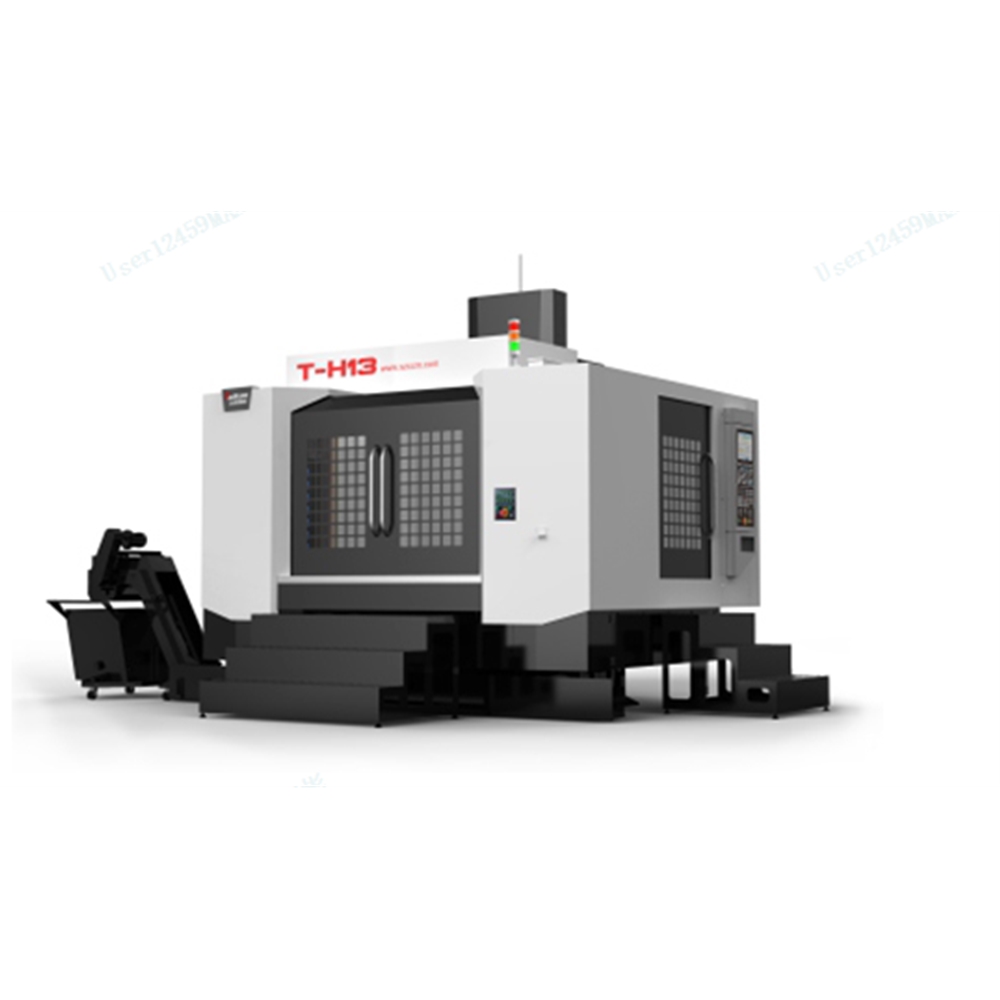

凯发k8精机卧式加工中心T-H13具备高速高刚性切削性能：
1、整机结构采用定柱式，十字滑台结构。机身采用超大稳固底座，高刚性的大跨距人字形立柱，基础大件均采用优质树脂砂造型、由高强度铸铁材料铸造而成，提升机床刚性及精度；
2、整机为全封闭防护，机床造型美观，操作、维修方便；
3、C3级丝杆，带预拉结构，消除部分热延伸，丝杆轴承采用自润滑，延长轴承寿命；
4、主轴采用高速主轴单元，前端迷宫设计，并带气幕保护功能，防止切削液进入主轴轴承；
5、刀库采用24把刀臂式刀库，质量可靠，性能稳定；
6、机床螺排排削，水箱前置设计，人性化，高效率，双层水箱过滤系统结构，为工件加工提供良好的切削液。
应用领域
APPLICATION AREA
本机床适用于中大型箱体类、阀门类、壳体类、盘类等复杂零件的加工，广泛应用于汽车、模具、机械制造行业。

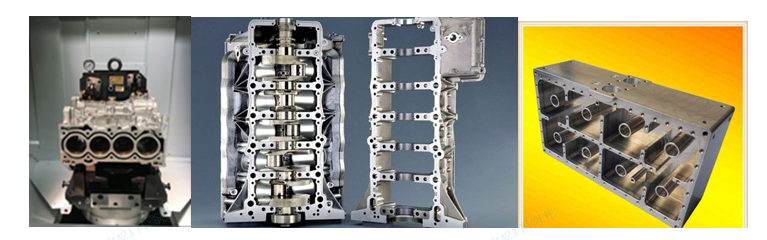

加工工件
MACHINING WORKPIECE
产品参数
PRODUCT PARAMETERS
|
项目 |
单位 |
H-13 |
|
三轴行程X/Y/Z |
mm |
1350/850/750 |
|
主轴端面到工作台中心距离 |
mm |
90～840 |
|
主轴轴心到工作台面距离 |
mm |
50～900 |
|
最大工件尺寸 |
mm |
φ1450×950 |
|
工作台尺寸 |
mm |
630×630 |
|
工作台承重 |
Kg |
1200 |
|
最小设定单位 |
Deg(°) |
1 |
|
最高转速 |
r/min |
6000 |
|
刀柄规格 |
/ |
BT50 |
|
刀库容量 |
T |
24 |
|
刀具长度 |
mm |
400 |
|
切削进给速度范围 |
mm/min |
1-10000 |
|
X、Y、Z轴快移速度 |
m/min |
20/20/20 |
备注：以上所有图片仅供参考，以实际交付为准；本公司产品不断改进，上述资料若有变更，恕不另行通知。
