产品特性
PRODUCT CHARACTERISTICS

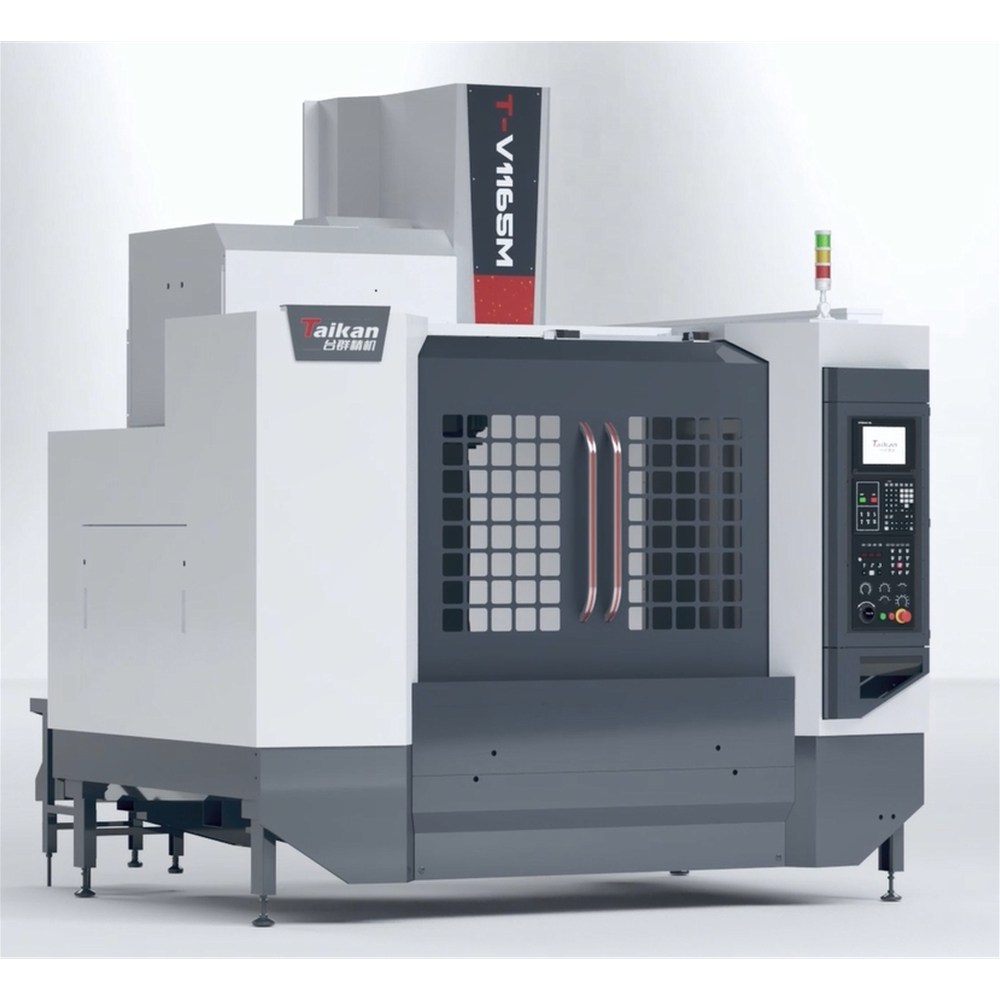

T-V1165M线轨型立式加工中心,是一台中小型规格的机床,工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工,机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种中小批量加工。该机床采用了高精度的线轨及丝杠,机床具有更好的动态响应性,可以实现高速切削,低速无爬行,在精密零件、5G产品、五金、汽配、医疗器械行业得到广泛应用。
- 整机结构为定柱式,十字滑台结构。机身采用超大稳固底座,高刚性的大跨距人字形立柱,高速切削不震动不变形。 基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成,使机床得到高刚性和稳定的精度。
- 三轴导轨采用滚柱线轨承载,高刚性,低摩擦,低噪音。
- C3级丝杆,带预拉结构,消除部分热延伸,丝杆轴承采用自润滑,延长轴承寿命。
- 刀库采用凯发k8的24把刀臂式刀库,质量可靠,性能稳定。
- 主轴采用凯发k8的高速主轴单元,配BT40-8000r/min皮带头,主轴前端采用迷宫设计,并带气幕保护功能,防止切削液进入主轴轴承。
- 配置定量加压式及脂润滑系统,保证全机床各运动部件润滑良好。
- 机床排屑标配两侧斜坡后冲水排屑,水箱后置设计,自动化,人性化,高效率。双层水箱过滤系统结构,为工件加工提供良好的切削液。
- 配备高性能三菱M80B数控系统,保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。
应用领域
APPLICATION AREA
机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种中小批量加工,在精密零件、5G产品、五金、汽配、医疗器械行业得到广泛应用。
产品参数
PRODUCT PARAMETERS
项目 |
单位 |
T-V1165M |
工作台尺寸 |
mm |
1200*650 |
X/Y/Z三轴行程 |
mm |
1100/650/600 |
主轴鼻端至工作台距离 |
mm |
150-750 |
工作台T型槽(槽数-槽宽*间距) |
mm |
5-18*100 |
主轴转速 |
r/min |
50∼8000(皮带) |
主轴锥度 |
/ |
BT40 |
X/Y/Z三轴快速移动率 |
m/min |
36/36/30 |
刀库容量 |
把 |
24 |
刀具重量 |
kg |
7 |
刀具长度 |
mm |
250 |
备注:以上所有图片仅供参考,以实际交付为准;本公司产品不断改进,上述资料若有变更,恕不另行通知。
